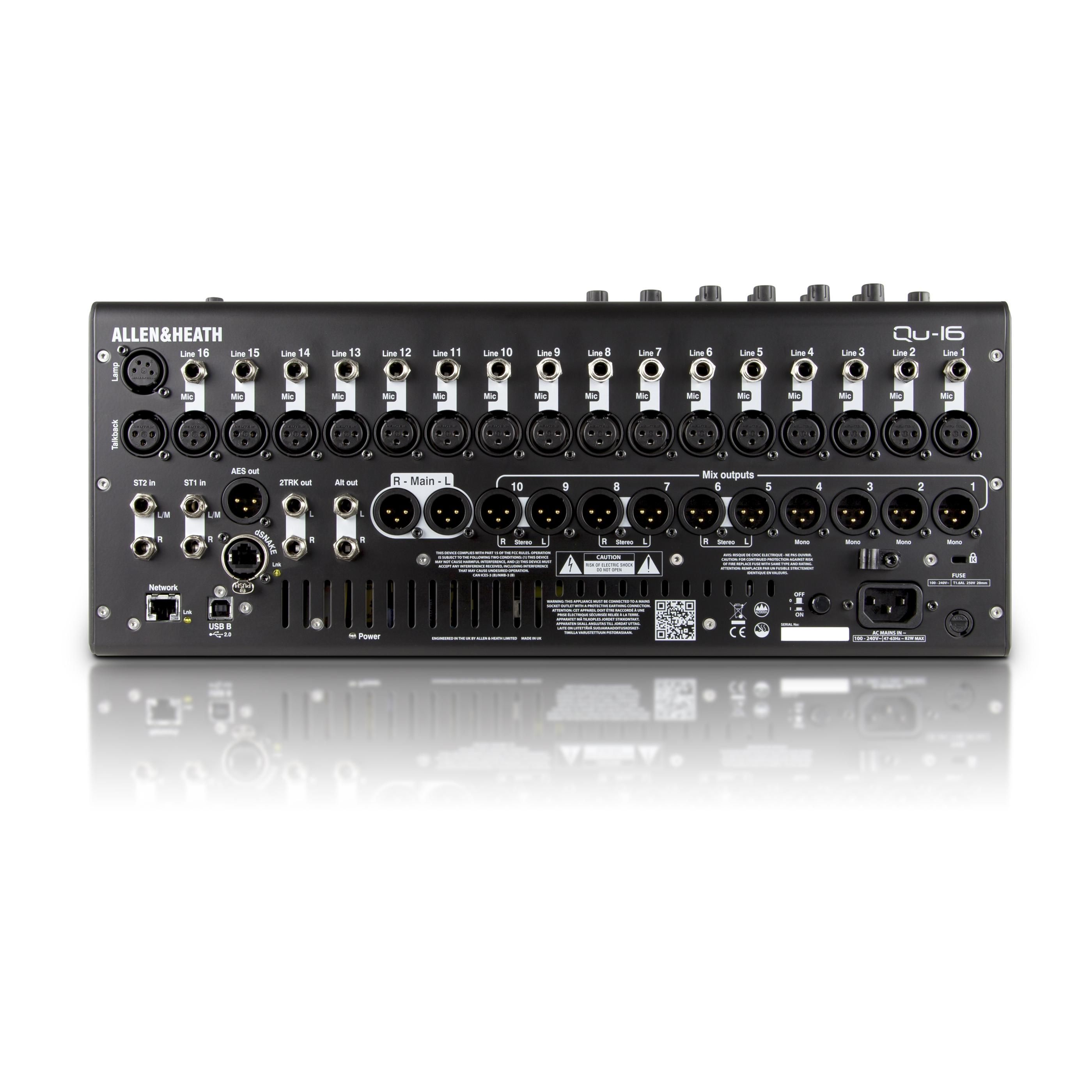

| Входы |
| Микрофонные/линейные входы 1-16 | Балансные, на разъемах XLR и 1/4» TRS |
| Чувствительность (XLR / TRS) | -60 ... +10 dBu / -50 ... +20 dBu |
| Регулировка чувствительности | +5 ...+60 дБ, шаг регулировки 1 дБ |
| Максимальный уровень (XLR / TRS) | +19 dBu / +29 dBu |
| Входной импеданс (XLR / TRS) | >5 кОм / >10 кОм |
| Стерео линейныйе выходы |
| ST1, ST2 | Балансные, на разъемах 1/4» TRS |
| ST3 | Небалансный, 3,5 мм Mini-Jack |
| Чувствительность (ST1, ST2 / ST3) | Номинальная +4 dBu / 0 dBu |
| Trim | +/-24 дБ |
| Максимальный уровень (ST1, ST2/ST3) | +22 dBu / +18 dBu |
| Входной импеданс | >7 кОм |
| Выходы |
| Mix1-10 и LR | Балансные, XLR |
| Выходной импеданс | <75 Ом |
| Номинальный уровень | +4 dBu = 0 dB на индикаторе уровня сигнала |
| Максимальный уровень | +22 dBu |
| Уровень собственных шумов | -91 dBu (в отсутствие сигнала, 20 Гц – 20 кГц) |
| Стерео выход Alt и выход 2Trk | Балансные, 1/4» TRS |
| Источниквыхода Alt и выхода 2Trk | С возможностью выбора одного или двух источников одновременно в режиме пост-фейдера |
| Выходной импеданс | <75 Ом |
| Номинальный уровень | +4 dBu = 0 dB на индикаторе уровня сигнала |
| Максимальный уровень | +22 dBu |
| Уровень собственных шумов | -91 dBu (в отсутствие сигнала, 20 Гц – 20 кГц) |
| dSNAKE |
| Входы | Удаленные источники для CH1-16, ST1, ST2, ST3 |
| Выходы | Удаленные выходы для 1-10, LR |
| Подключение модулей расширения AR2412, AR84 |
| Подключение систем персонального мониторинга ME |
| Система |
| Динамический диапазон | 112 дБ |
| Соотношение сигнал/шум | -90 дБ |
| Диапазон частот | +0/-0,5 дБ 20 Гц – 20 кГц |
| Запас по перегрузке | +18 дБ |
| Внутренний рабочий уровень сигнала | 0 dBu |
| Шкала dBFS | +18 dBu = 0 dBFS (+22 dBu на выходе XLR) |
| Калибровка индикатора | 0 dB на индикаторе = -18 dBFS (+4 dBu на выходе XLR) |
| Уровень срабатывания пикового индикатора | -3 dBFS (+19 dBu на выходе XLR) |
| Тип индикатора уровня | Быстрый (пиковый) отклик |
| Частота дискретизации | 48 кГц +/-100 ppm |
| АЦП, ЦАП | 24-рязрядный, дельта-сигма |
| Задержка прохождения сигнала | 1,2 мс (со входа XLR на выход XLR) |
| 0,7 мс (со входа XLR на выход AES) |
| Допустимая температура окружающей среды | 0° - 35° C |
| Питание | 100-240 В AC, 50/60 Гц,макс. 82 Вт |
| USB Audio |
| Qu-Drive | USB A |
| Носители | Для записи рекомендуется использовать USB жесткие диски |
| Многоканальная запись только на USB жесткие диски |
| Запись стерео | 2 канала, WAV, 48 кГц, 24 бит |
| Воспроизведение стерео | 2 канала, WAV, 44,1 или 48 кГц, 16 или 24 бит, на ST3 |
| Запись мультитрека | 18 каналов, WAV, 48 кГц, 24 бит, CH1-16 + выбранная стереопара |
| Воспроизведение мультитрека | 18 каналов, WAV, 48 кГц, 24 бит, CH1-16, ST1 |
| Размеры и вес |
| Микшер Qu-16 | Ш x Г x В |
| Размер без упаковки | 440 х 500 х 186 мм |
| Размер при установке в рэк | 11U, 483 х 486 х 190 мм |
| Размер упаковки | 610 x 680 x 380 мм |
| Вес с упаковкой | 13,5 кг |
| Вес без упаковки | 10 кг |

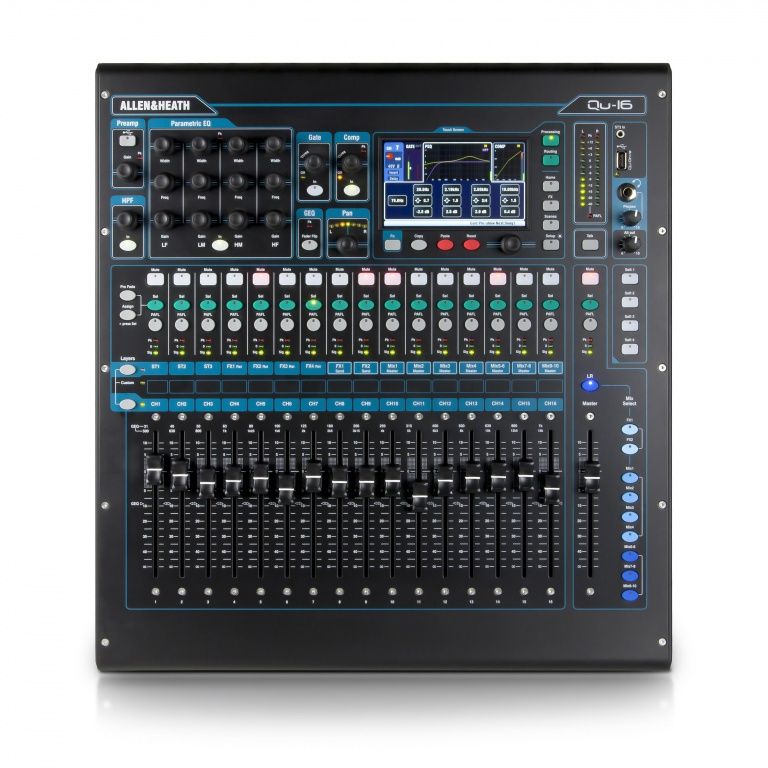

| Управление |
| Фейдеры | 100 мм моторизованные |

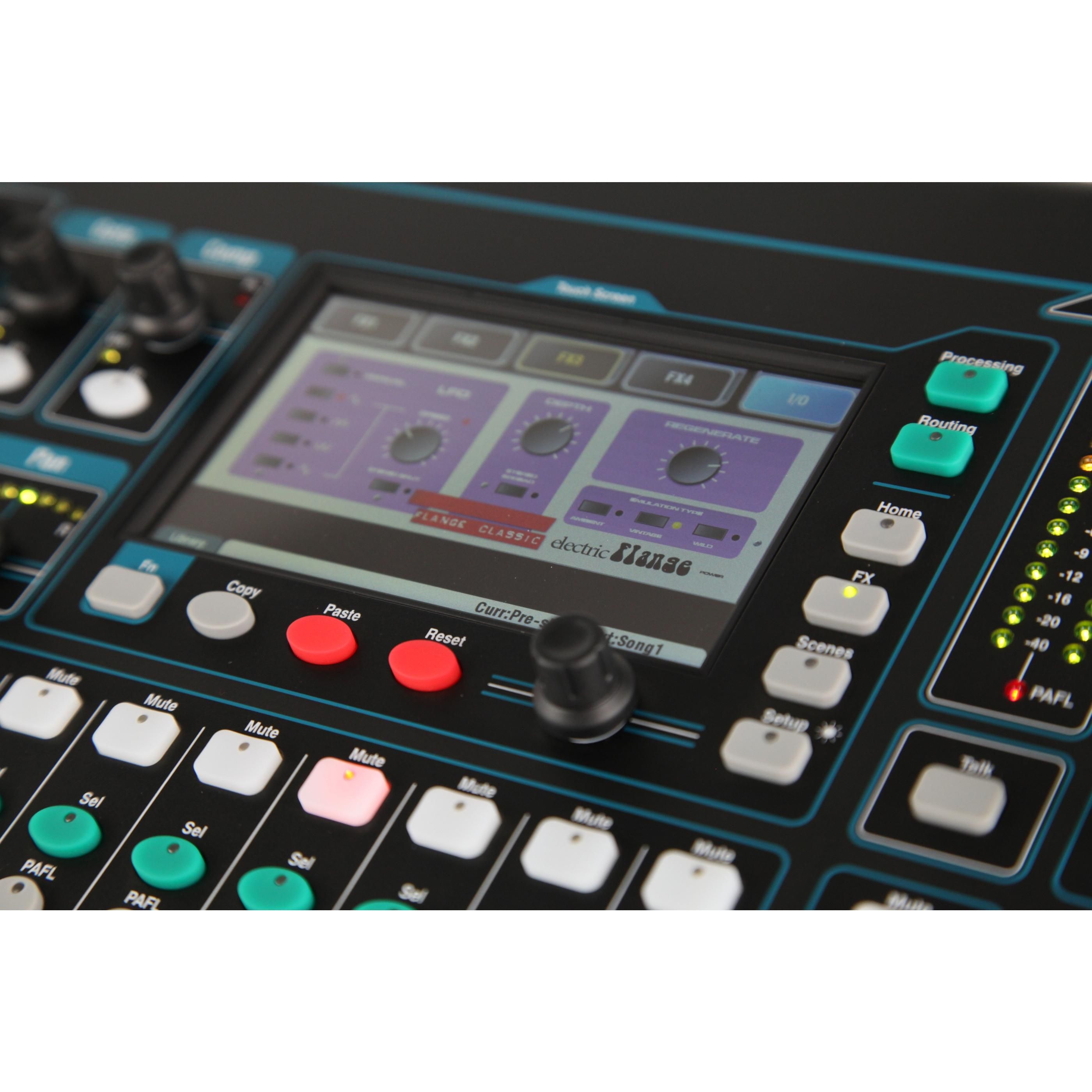

| Сенсорный дисплей | 5" TFT, разрешение 800x480 |
| Программируемые кнопки | 4 |
| Mute группы | 4 |

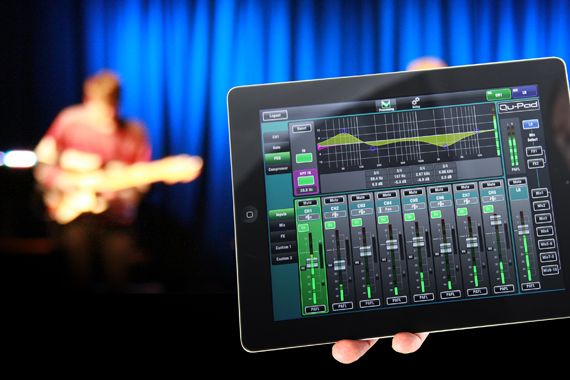

| Локальная сеть | Ethernet интерфейс для подключения iPad через точку доступа для удаленного управления |
| Обработка входных каналов |
| Источники |
| CH1-16 | Локальные, удаленные, USB |
| ST1, ST2 | Локальные, удаленные, USB |
| ST3 | Локальные, удаленные, USB |
| Полярность | Нормальная/Обратная |
| Фильтр ВЧ | 12 дБ/окт. 20 Гц – 2 кГц |
| Инсерт | Возможность назначения возврата с инсерта на любой входной канал |
| Линия задержки | до 85 мсек |
| Гейт | Side-chain фильтр |
| Порог срабатывания / Максимальный уровень подавления | -72 dBu … +18 dBu / 0…60 дБ |
| Атака / Удержание / Затухание | 50 мкс – 300 мс / 10 мс – 5 с / 10 мс – 1 с |
| Параметрический эквалайзер | 4-полосный полностью параметрический, 20 Гц – 20 кГц, +/-15 дБ |
| Полоса 1 | Выбираемый: полочный ФНЧ (Baxandall), колокол |
| Полоса 2, Полоса 3 | Колокол |
| Полоса 4 | Выбираемый: полочный ФВЧ (Baxandall), колокол |
| Ширина колокола | Non-constant Q, регулируемая, 1,4 до 1/9 окт. |
| Компрессор |
| Порог срабатывания / Степень компрессии | -46 dBu...18 dBu / 1:1...∞ |
| Атака / Затухание | 300 мкс – 300 мс / 100 мс – 2 с |
| Угол перебига | Гладкий/Жесткий |
| Режимы | Peak Manual, RMS Manual, SlowOpto, PunchBag |
| Обработка каналов миксов |
| Петля разрыва | Назначаемый эффект для каждого микса |
| Линия задержки | до 170 мс |
| Графический эквалайзер (Mix 1-4, LR) | 1/3 окт., 28 полос, 31 Гц – 16 кГц, +/-12 дБ |
| Параметрический эквалайзер (Stereo Mix 1-3) | 4-полосный полностью параметрический, 20 Гц – 20 кГц, +/-15 дБ |
| Полоса 1 | Выбираемый: полочный ФНЧ (Baxandall), колокол |
| Полоса 2, Полоса 3 | Колокол |
| Полоса 4 | Выбираемый: полочный ФВЧ (Baxandall), колокол |
| Ширина колокола | Non-constant Q, регулируемая, 1,4 до 1/9 окт. |
| Компрессор |
| Порог срабатывания / Степень компрессии | -46 dBu...18 dBu / 1:1...∞ |
| Атака / Затухание | 300 мкс – 300 мс / 100 мс – 2 с |
| Угол перебига | Гладкий/Жесткий |
| Режимы | Peak Manual, RMS Manual, SlowOpto, PunchBag |
| Эффекты |
| Встроенные процессоры эффектов | 4 процессора эффектов со стереовозвратом, возможность вывода сигнала на внешние устройства, подключенные в петлю разрыва |
| Типы эффектов | Reverb, Delay, Gated Reverb, ADT Chorus, Symphonic Chorus, Phaser, Flanger |
| 4 отдельных стерео возврата с эффектов | С возможностью регулировки уровня, панорамы, роутинга в миксы и мастер, 4-полосный параметрический эквалайзер |
