2 x 8 канальный конвертер, 24 Bit / 192 kHz, маршрутизируемый MADI <> AES/EBU, 19", 1U
Этот прибор представляет собой восьмиканальный двусторонний преобразователь форматов MADI и AES/EBU. Реализовано MIDI-управление. Устройство поддерживает все способы увеличения частоты дискретизации и может объединять несколько MADI-сигналов одного формата, распределять MADI-потоки и комбинировать их. При этом конфигурирование происходит автоматически, с компенсацией возникающей задержки. Также в ADI-642 имеется развитый маршрутизатор с высокоразмерной матрицей.
Система SteadyClock минимизирует искажения выходных сигналов, гарантируя получение высокопрофессионального звучания. Интеллектуальный управляющий модуль сохраняет все настройки при выключении устройства или случайных сбоях (потеря входного сигнала и т.д.). А, кроме того, входящий сигнал может быть закреплен за определенным каналом выхода. Это позволяет устройству максимально оперативно выполнять все преобразования и беспрепятственно передавать сигнал.

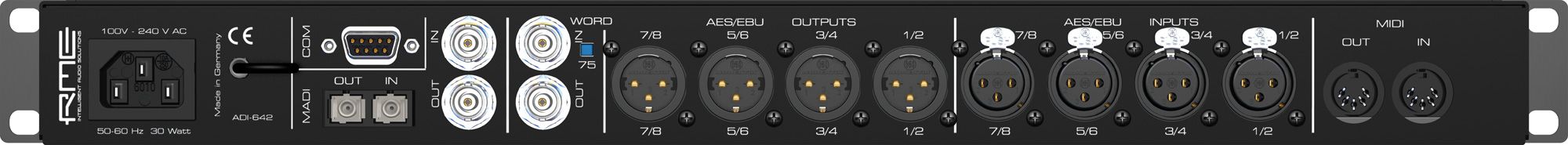

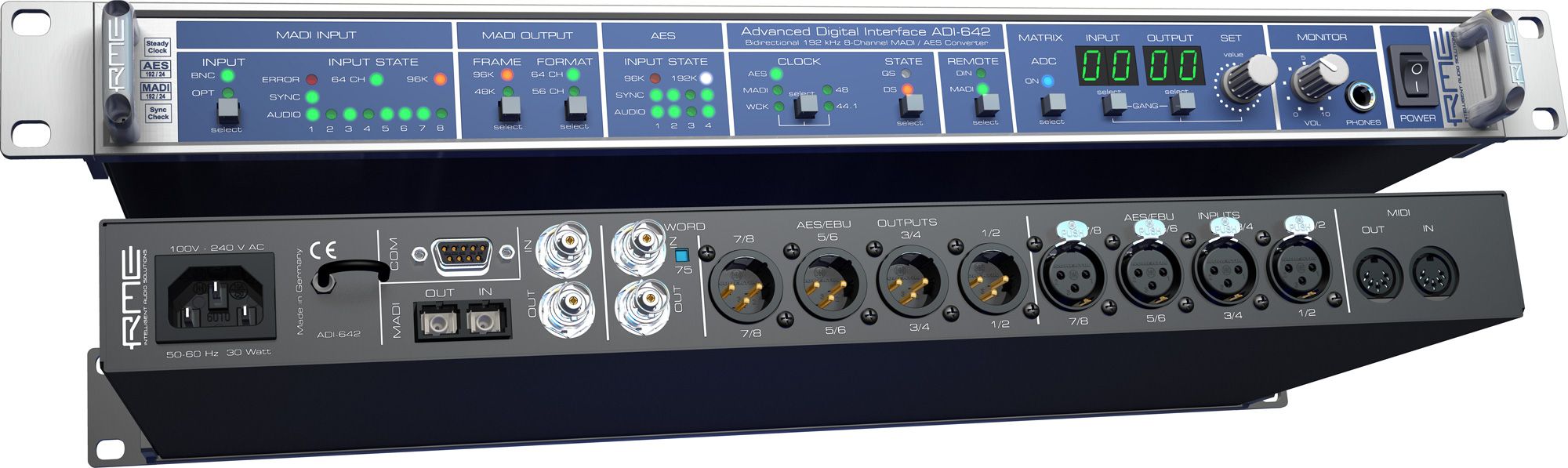

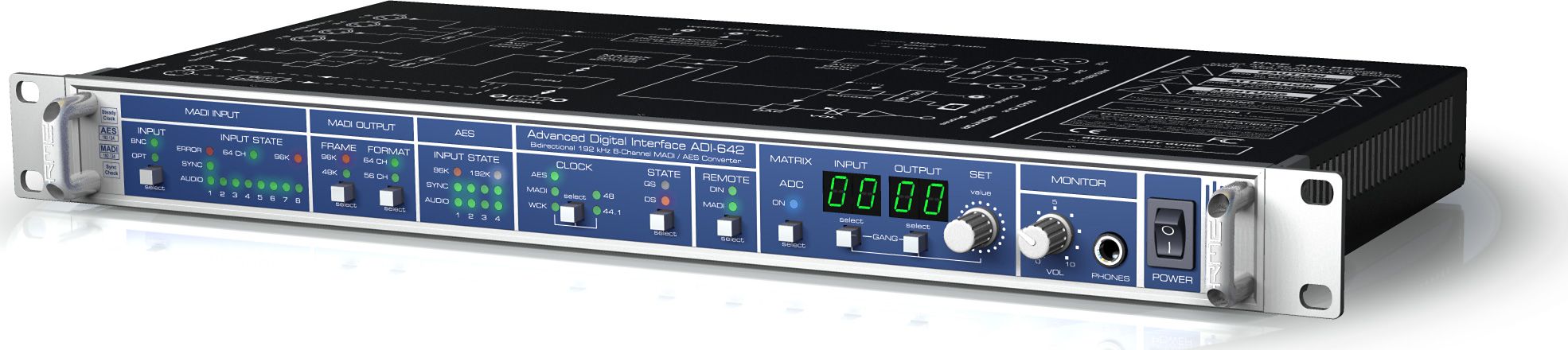

На передней панели находятся индикаторы, отображающие всю актуальную информацию о текущем состоянии сигналов, управляющие кнопки и ручки. Там же находится аналоговый стереовыход под наушники. На задней – цифровые выходы/входы (AES/EBU, XLR), оптические порты, MADI-разъемы и MIDI-выходы и индикатор синхронизации.
Прибор размещен в однорэковом корпусе.
Характеристики
- Input MADI: 1 x BNC, 1 x optical
- Output MADI: 1 x BNC, 1 x optical
- Input AES/EBU: 4 x XLR, electrically isolated, highly sensitive input stage (< 0.3 Vpp), SPDIF compatible
- Output AES/EBU: 4 x XLR, transformer balanced, 5 Vpp
- Input word clock: BNC, Signal Adaptation Circuit (functional from 1.2 Vpp)
- Output word clock: BNC, low impedance driver stage, 4 Vpp into 75 Ohms, short-circuit-proof
- MIDI input and output: via two 5-pin DIN jacks
- Sync sources: MADI, AES, word clock, internal
- Varipitch: by input signal or word clock
- Sample frequencies: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz, variable (sync/word clock)
- Sample rate range: MADI: 32 - 192 kHz, word clock: 27 kHz - 200 kHz, AES: 28 kHz - 200 kHz
- Jitter: Internal clock < 1 ns, external clocks < 1 ns
- Jitter suppression: >30 dB (2.4 kHz)
- Jitter sensitivity: all PLLs operate error-free even at 100 ns
- Power supply: Internal switching mode PS, 100V - 240V AC, 20 Watt
