Хотя акустическая система VRX932LA и предназначена для меньших площадок, она разработана и построена по тем же стандартам, что и серия линейных массивов VerTec, и использует те же усовершенствованные и проверенные драйверы, общие компоненты с серией VerTec Line Array. Приспособленный для использования в небольших помещениях и небольших или средних системах звукоусиления, l/ЯХбыл задуман как более компактная версия VerTec Line Array. Отличительный признак VRX932LA, как и всех изделий JBL, — мощность, ясность звучания и гибкость в эксплуатации.

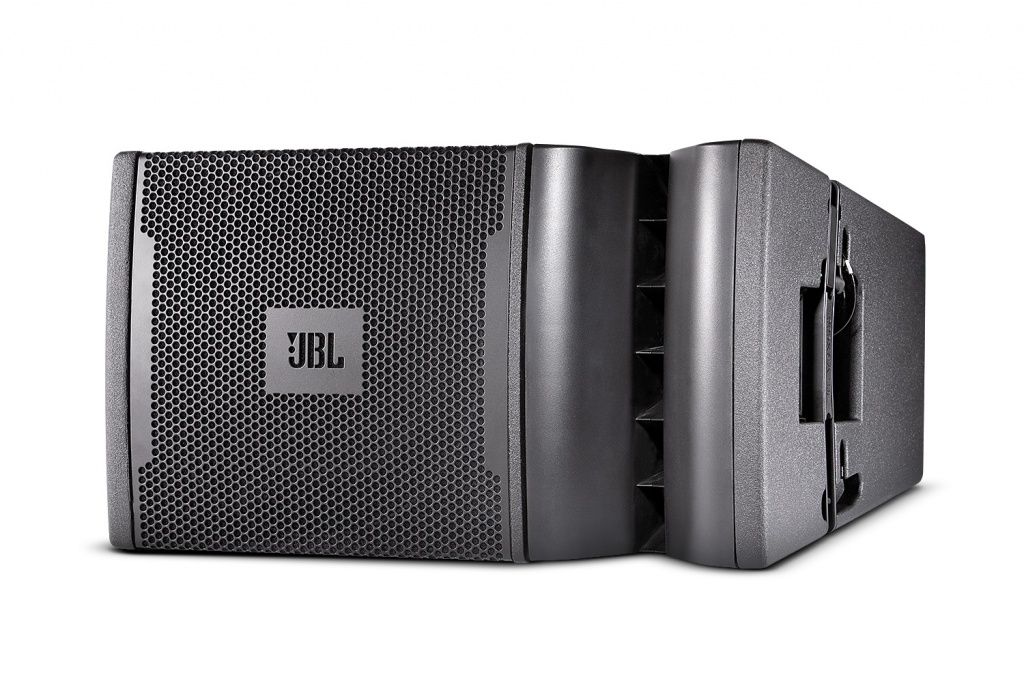

VRX932LA — двухполосный элемент компактного линейного массива. Это облегченная (всего 22 кг) акустическая система, предназначенная для использования в массивах из шести (максимум) устройств. VRX932LA подойдет там, где по условиям применения нужен линейный массив, но размеры площадки не требуют таких «дальнобойных» характеристик, как у JBL VerTec. Основные особенности элемента линейного массива VRX932LA: эксклюзивный 12-дюймовый вуфер Differential Drive JBL 2262H с неодимовым магнитом для обеспечения высокой мощности НЧ и небольшого веса, три неодимовых 1-дюймовых компрессионных драйвера JBL 2407J с кольцевой мембраной для обеспечения высокой мощности ВЧ, волновод с постоянной кривизной для согласованности массива, гнездо для установки на стойку 35 мм под двумя углами, встроенное крепление для сборки массива и дополнительная ферма, селектор конфигурации массива. Варианты использования включают воспроизведение музыки и звукоусиление на площадках средних размеров, применение для эстрадных артистов (конферансье), а также для прокатных компаний (аудио/видео- и звуковые системы).
Разработать линейный массив означает создать управляемую, когерентную диаграмму направленности, не зависящую от количества использованных в массиве кабинетов. Созданный JBL массив с постоянной кривизной делает это и даже более того. Высокочастотный волновод VRX с постоянной кривизной компании JBL размещает три компрессионных драйвера на одной непрерывной дуге, позволяя им акустически работать вместе, как если бы это было одно устройство, в то же время увеличивая мощность и акустический выход по сравнению с системой, имеющей один ВЧ-драйвер. Могут быть добавлены дополнительные корпуса, создавая непрерывную, сплошную дугу со всеми драйверами, работающими вместе бесшовно. Эта новаторская технология обеспечивает беспрецедентную когерентность выхода и высокое качество звучания ВЧ вне зависимости от конфигурации.
Охват места действия согласованным звуковым полем — ключ к успеху любого профессионального проекта озвучивания. VRX932LA использует амплитудную коррекцию (названную «затенением) при помощи селектора конфигурации массива. Амплитудное «затенение» позволяет формировать диаграмму направленности системы громкоговорителей путем регулировки относительного акустического выхода некоторых устройств в массиве. Чаще всего коррекция охватывает только средне- и высокочастотные секции массива. В простой звукоусилительной системе, составленной, например, из трех кабинетов VRX932LA, громкость нижнего громкоговорителя (который направлен на ближайших слушателей) может быть снижена в области ВЧ. В то же время верхний громкоговоритель может иметь увеличенный высокочастотный выход. Можно настроить верхние элементы в массиве на подачу большей мощности для достижения, например, удаленного балкона. Общая звуковая мощность в помещении не изменится, но распределение акустической энергии в аудитории станет более единообразным. Каждый сектор зрительного зала может быть точно настроен для получения сбалансированного звучания в целом.

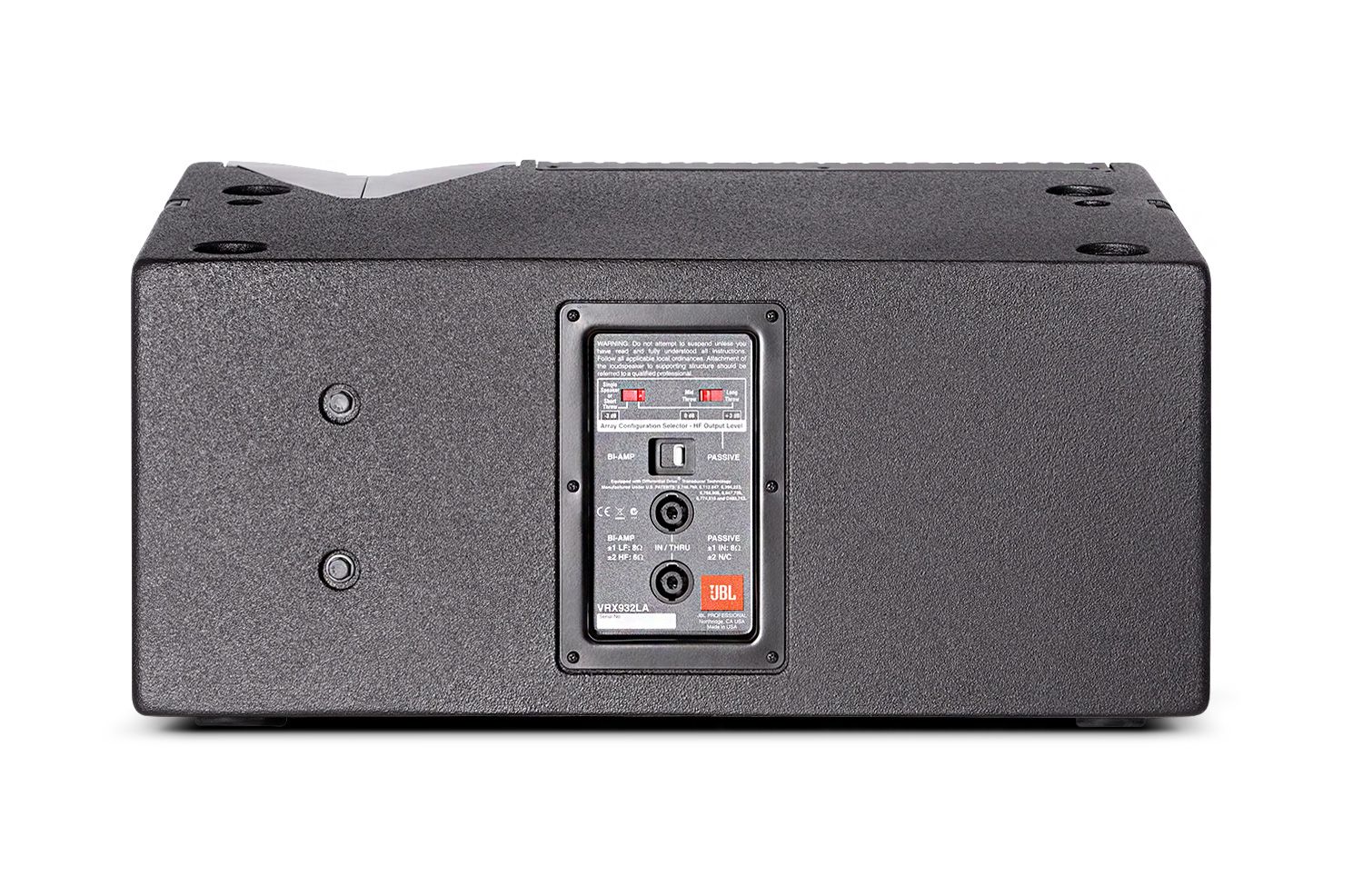

Амплитудная коррекция массива VRX932LA может быть выполнена и в пассивных или b/-amp-системах. Селектор конфигурации массива позволяет использовать амплитудную коррекцию без Ы-атр или нескольких каналов усилителя. Селектор конфигурации массива (Array Configuration Selector, ACS) — это ряд переключателей на каждом корпусе, которые управляют выходом каждой высокочастотной секции массива. Положение -3 дБ обычно используется для громкоговорителей в массиве, охватывающих ближайшую область прослушивания. Положение +3 дБ используется для громкоговорителей, нацеленных на более удаленные области, или для компенсации низкочастотного увеличения из-за соединения нескольких ву-феров в массиве.
Для минимизации веса в VRX932LA применены патентованные вуферы Differential Drive с неодимовыми магнитами. Двойная звуковая катушка в конструкции вуфера Differential Drive обеспечивает большую мощность и сниженный вес при максимизации работы каждого драйвера. Сверхлегкие неодимовые магниты — ключевая особенность патентованной конструкции вуфера
Differential Drive. Конструкция двойной звуковой катушки VRX обеспечивает большую мощность, максимизируя работу каждого драйвера. В целом VRX весит меньше, имеет большую мощность, чем любая сопоставимая система.
Фирменное оборудование JBL для монтажа VRX932LA позволяет быстро и надежно скреплять корпуса между собой c фиксацией двумя легко снимаемыми штифтами. Отдельно приобретаемая для массива ферма VRX932LA-AF прикрепляется к монтажным узлам каждого корпуса и создает простую в использовании, элегантную систему подвески. С использованием одной фермы Array Frame можно подвесить до шести громкоговорителей VRX932LA. Вторая ферма может быть установлена в нижней части массива для случаев, когда система должна быть нацелена резко вниз, и использоваться в качестве приспособления для оттягивания.
Гнезда для установки стойки под двумя различными углами дает большую гибкость при нацеливании громкоговорителя. Возможность выбора гнезда для лучшего направления звука на слушателей позволяет снизить нежелательные отражения звука и улучшить работы системы в целом. Динамики защищены стальной решеткой 16-го калибра с напылением черного цвета, покрытой акустически прозрачной пеной.
В конфигурации для небольших мест или для работающих в одиночку музыкантов компактный размер, портативность, низкий вес и великолепная работа позволяет использовать VRXb качестве практичной двухполосной акустической системы в одном кабинете. Для создания небольшой, компактной, не подвешиваемой системы VRX можно установить на треногу, а для большей мощности и увеличения низкочастотной отдачи системы один или два VRX можно устанавливать на стойку сверху суб-вуфера, например, JBL SRX718S.
Задача типа озвучивания открытых трибун на стадионе с игрового поля может быть решена при помощи наземного стека, направленного вверх. Оригинальный дизайн кабинета VRX позволяет (с помощью дополнительной фермы Array Frame, крепящейся к днищу корпуса) собрать наземный стек из четырех (максимум) громкоговорителей, обеспечивая всю мощность и ясность звучания системы линейного массива без дополнительных затрат на подвеску. Для больших площадок можно смонтировать и подвесить до шести VRX и получить бесшовный массив с номинальным охватом до 90°.
VRX932LA-AF— комплект каркаса массива, предназначен для подвески элементов линейного массива VRX932LA. Отдельно приобретаемый комплект состоит из фермы, четырех быстро снимаемых штифтов, пары кованых соединительных скоб 3/ 8" и пары рычагов. Предел рабочей нагрузки для VRX932LA-AF составляет 136 кг при расчетном коэффициенте 10:1. В некоторых случаях может понадобиться оттянуть массив снизу, чтобы получить нужный охват. Каждый VRX932LA-AF снабжен запасным набором штифтов и парой запасных рычагов, которые используются для прилаживания второй фермы к низу массива VRX932LA. Среди дополнительных аксессуаров также стойка-тренога SS2-BK, стойка для установки сателлита SS3-BK (1041 мм), регулируемая стойка SS4-BK для использования только с субвуфером SRX718S.
| Характеристики: | |
| | |
| Тип: | 2-полосн. |
| НЧ драйвер, дюймов: | 12 (1 х JBL2262H) |
| ВЧ драйвер, дюймов: | 1 (3 х JBL 2407J) |
| Диапазон частот (-1D дВ), Гц: | 57...20000 |
| Диапазон частот (±3 дБ), Гц: | 75...20000 |
| Мощность cont/progr/пик, Вт: | пассивн. 800/1600/3200, Bi-amp НЧ 800/1600/3200, Bi-amp ВЧ 75/150/300 |
| Чувствительность (1 Вт/1 м), дБ: | пассивн. 95, Bi-amp НЧ 95, Bi-amp ВЧ 114 |
| Звуковое давление max SPL (пик), дБ: | пассивн. 130, Bi-amp НЧ 130, Bi-amp ВЧ 139 |
| Номинальный импеданс, Ом: | 8 |
| Диаграмма направленности
(Н х V), град.: | 100 х 15 |
| Режимы работы кроссовера: | Bi-amp/пассивн., внеш. перекл. |
| Соединители: | Neutrik Speakon NL-4 x 2 |
| Габариты (Ш х В х Г), мм: | 597 х 349 х 381 |
| Масса, кг: | 21,8 |
